проблема с траекторией пути чпу фрезера

Сообщений 1 страница 20 из 20

1

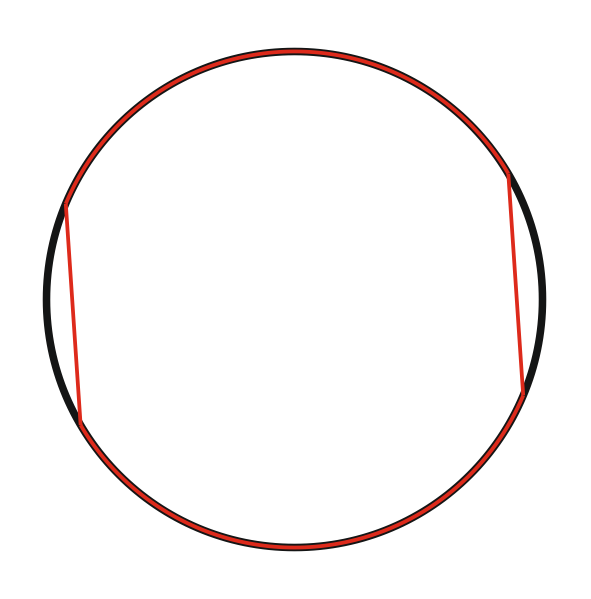

Добрый день, а проблема заключается в следующем: при написании УП проблем нет, но как начинаешь резать, станок как будто живет своей жизнью. На всех траекториях кругов он не может вырезать ровный круг, либо овал, либо прямые участки....
https://forumupload.ru/uploads/0009/00/75/48313/t582007.png

и как с этим бороться, как откалибровать оси, что бы избавиться от этой проблемы. Станок работает под mach3.... простая калибровка осей результата не дает.

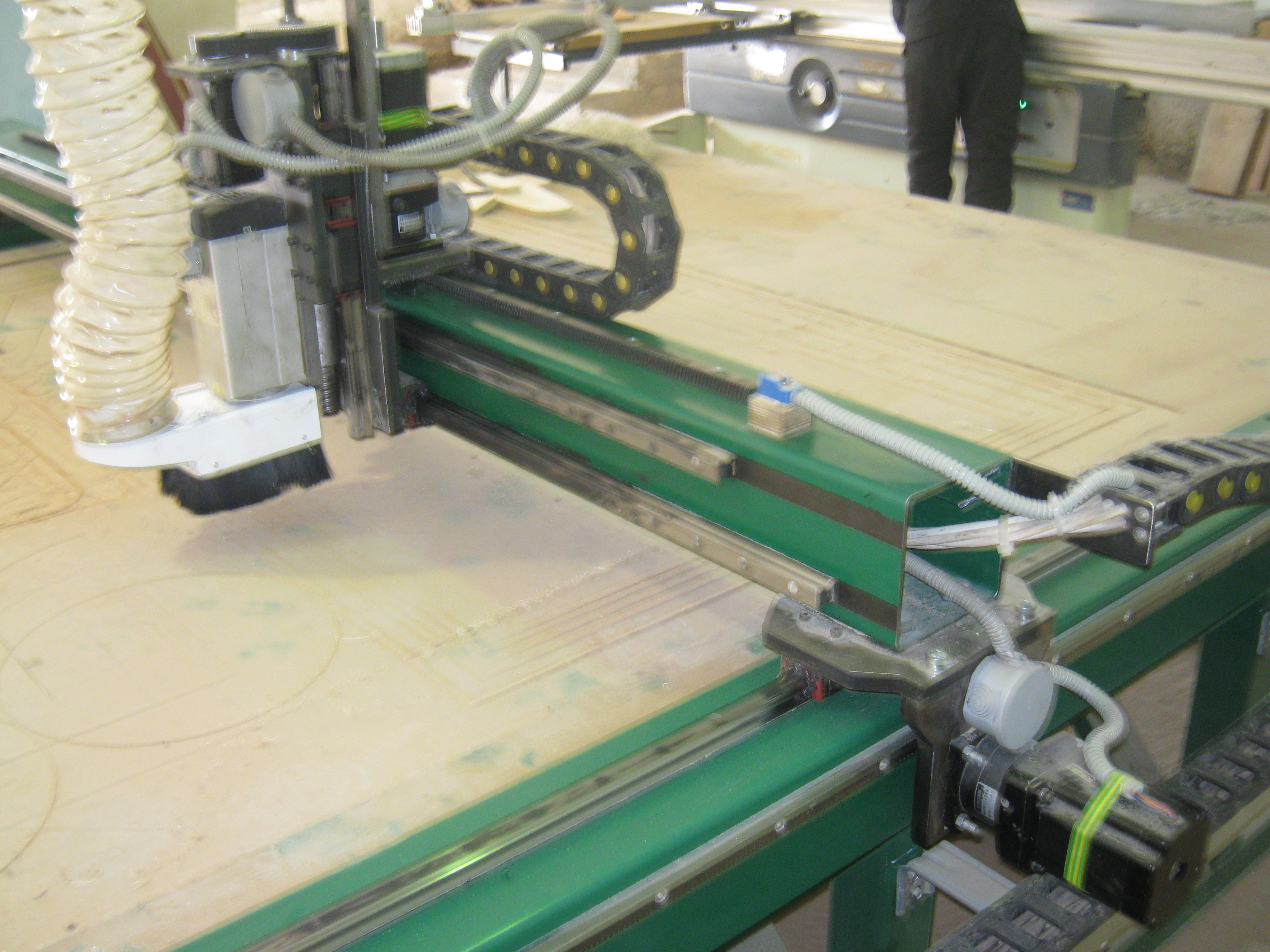

https://forumupload.ru/uploads/0009/00/75/48313/t823338.jpg

0

2

GorAngarsk написал(а):

при написании УП проблем нет

а как ВЫ в этом убеждаетесь? в чём пишете УП?

0

3

большие диаметры он делает нормально, работаю в АртКаме, допустим круг более 600мм получается ровный. а всё что касается мелких деталей это вообще кошмар. никаких ровных контуров....

0

4

покажите полное УП

круг 60мм диаметр, отсчёт от центра на глубину 1 мм фреза 12мм по  контуру

0

5

T1M6
G17
G0Z15.000
G0X0.000Y0.000S15000M3
G0X-36.000Y0.000Z15.000
G1Z0.000F3000.0
G1X-35.959Y1.695F3500.0
G2X1.696Y35.968I35.959J-1.687
G2X35.959Y-1.695I-1.695J-35.959
G2X-0.848Y-35.989I-35.960J1.696
G2X-36.000Y0.000I0.848J35.990
G0Z15.000
G0X0.000
G0Z15.000
G0X0.000Y0.000
M30

0

6

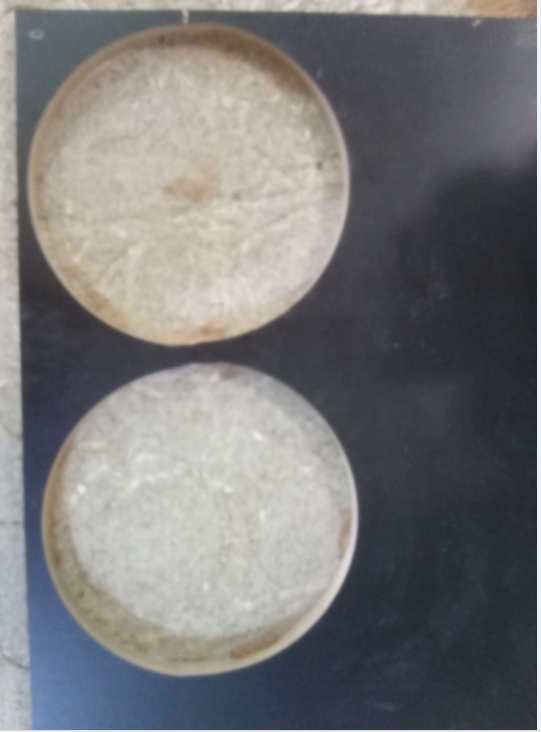

https://forumupload.ru/uploads/0009/00/75/48313/t814068.png

0

7

По мне, так у вас проблема с люфтами. Как раз, когда одна ось уже должна идти назад, при вырезке круга, происходит следующее. Двигатель оси начинает обратное вращение, но шпиндель еще стоит в той точке, в какой оставался при прямом вращении шагового. Но при этом вторая ось продолжает двигаться. Отсюда и прямой участок. До тех пор, пока не выберется люфт.
Проверьте люфты по простому. Сперва по оси сдвинулись в +, сделали отметку. Далее программно двигаем ось еще в плюс, к примеру на 10мм. теперь двигаем ось в минус на 10мм. Пришли ровно на отметку? Если нет, то в вашем случае это будет заметно. Там порядка 0,5мм, наверное и в большую сторону будет разбег.
проверяем затем вторую ось. Как там?

Отредактировано kylan (27-05-2021 17:10:25)

0

8

К люфтам может, добавляется.  Упругая деформация — деформация, исчезающая после прекращения действий на тело внешних сил. При этом тело принимает первоначальные размеры и форму. Длинный портал например.

0

9

Kpokadil написал(а):

К люфтам может, добавляется.  Упругая деформация — деформация, исчезающая после прекращения действий на тело внешних сил. При этом тело принимает первоначальные размеры и форму. Длинный портал например.

на фото вижу конструктив станка не совсем благой по отношению к кручению по оси (Х) видимо экономили при сборке оси (Х) и использовали по 1 каретки на 1 направляйку тем самым создали возможность кручения. метод устранения проблемы заключается в подтяжке болтов кареток или изменение конструктива и добавление еще 2х зеркально диагонально. но это при отсутствии люфтов если есть люфты нужно менять конструкцию передачи. либо на швп перейти либо ставить качельки на шаговики и подпружинивать к рейки

0

10

botslim написал(а):

видимо экономили при сборке оси (Х) и использовали по 1 каретки на 1 направляйку

С чего такие умозаключения? Может там треугольник (2+1)

0

11

что-то я совсем потерял нить..... "использовали по 1 каретки на 1 направляйку тем самым создали возможность кручения" разъсните эту фразу пож-та.

"Может там треугольник (2+1)" и эту тоже

0

12

GorAngarsk написал(а):

"Может там треугольник (2+1)" и эту тоже

Портал - на верхнем рельсе установлена 1 направляющая - по середине, на нижним рельсе пара - по краям

0

13

Здраствуйте, у меня проблема с осью Y постоянно вылетает в лимит, есть не большой люфт в центральной шпс, разобрал с целью посмотреть на подшипники, передний запрессован отлично,  задний  что возле двигателя с легкостью сходит с вала и вал частично прокручивается во внутренней втулке подшипника! Вопрос: это так должно быть, или это возможная проблемам?

0

14

Николайdominant написал(а):

это так должно быть,

Обоймы подшипника должны быть напресованы на вал(внутренняя) и запрессованы в посадочное место(наружняя обойма) и нигде ничего не должно прокручиваться.Иначе теряется смысл узла в кострукции.

+1

15

Здраствуйте, помогите понять в чем проблемма!)
Ось Y постоянно выходит в лимит, с концевиками все в порядке, буду очень благодарен!

yoRvxdWAcCA ссылка на видео в Ютубе (с целью борьбы со спамом) не могу скинуть полную ссылку по этому ссылка без домена youtu.be/

0

16

Здраствуйте, помогите понять в чем проблемма!)
Ось Y постоянно выходит в лимит при запуску любой программы обрезки с концевиками все в порядке, буду очень благодарен! https://youtube.com/shorts/yoRvxdWAcCA?feature=share

0

17

Николайdominant написал(а):

Ось Y постоянно выходит в лимит при запуску любой программы

для начала дай УП можно сразу проверить - если там порядок, то рыскать в настройках станка

0

18

Николайdominant написал(а):

Ось Y постоянно выходит в лимит

Попробуйте после включения станка, в ДОМ его загнать.
Больше похоже на программную ошибку

0

19

Николайdominant написал(а):

Здраствуйте, помогите понять в чем проблемма!)
Ось Y постоянно выходит в лимит при запуску любой программы обрезки с концевиками все в порядке, буду очень благодарен! https://youtube.com/shorts/yoRvxdWAcCA?feature=share

А история появления проблемы какая? Вот просто работали и на ровном месте заглючило? В одном и том же месте аларм? Только по У? Сигнал от концевика на кросс-плату тестером проверяли? Я к чему - может у Вас кабель на концевики накрылся? В правильных станках концевики сделаны по принципу NC - т.е. при сработке идет размыкание цепи. Для помехозащищенности. Но при "гуляющем" обрыве жилы кабеля - станок видит это так же как и штатную сработку. Можете попробовать "покатать" вручную оси при отключенных в NC студии концевиках, с тестером, подключенным на клеммы концевика. Если это оно - то в каком - то месте, при изгибе места обрыва кабеля, показания тестера изменятся. Ну а потом все просто - можете весь кабель менять, можете вырезать часть, что в кабельканале лежит и вставку такого же впаять.

+1

20

blex
Спасибо! Нашел проблему , через нс посмотрел какой концевик срабатывает, оказалось что срабатывает Z  но тогда когда станок едет по оси У , излом в нижнем кабельканале сигнального провода на коцевик Z🤪

+2
