Доброго времени суток всем.
Помогите подключить NEMA23 двигатели с драйверами DQ542MA к плате RAMPS 1.4
Пробовал подключать по схеме:
Двигатели ни как не реагируют на манипуляции с дисплея или с компьютера...
Подключение к
Страница: 1
Сообщений 1 страница 20 из 20
Поделиться101-06-2016 10:18:49
Поделиться201-06-2016 18:21:36
- Освоившийся
- Откуда: Саранск
- Зарегистрирован: 14-11-2015
- Приглашений: 0
- Сообщений: 69
- Уважение: +0
- Позитив: +2
- Пол: Мужской
- Провел на форуме:
2 дня 2 часа - Последний визит:
18-12-2018 20:20:29
В даташите на ваши драйвера сказанно входное напряжение 18-50в, ток не меньше 4а, а рамс работает на 12в!
Поделиться301-06-2016 19:50:42
- Местный
- Откуда: Харьков
- Зарегистрирован: 13-01-2012
- Приглашений: 0
- Сообщений: 208
- Уважение: +30
- Позитив: +25
- Пол: Мужской
- Возраст: 43 [1981-11-16]
- Провел на форуме:
13 дней 5 часов - Последний визит:
06-11-2024 16:54:07
Рисунок правильный выложите фото вашего подключения и фото настройки программы. Ramps питается отдельно драйвера отдельно
Отредактировано uxtbl (01-06-2016 19:54:17)
Поделиться402-06-2016 06:15:23
Frezerkam написал(а):
В даташите на ваши драйвера сказанно входное напряжение 18-50в, ток не меньше 4а, а рамс работает на 12в!
uxtbl написал(а):
Рисунок правильный выложите фото вашего подключения и фото настройки программы. Ramps питается отдельно драйвера отдельно
Все подключено согласно картинки, и если Вы внимательно посмотрите, то для драйверов у меня 36В, а для платы управления 12в!
Фото вечером попробую сделать, но там лютая паутина, на фото не будет понятно, но 100% уверен что все правильно в плане проводов подключено...
uxtbl, подскажи где посмотреть настройки программы Printrun, т.к. все настройки производились в прошивке Ramps - Marlin.
Может выложить прошивку?
Отредактировано SoulOMON (02-06-2016 06:46:43)
Поделиться502-06-2016 09:37:07
- Местный
- Откуда: Кирово-Чепецк
- Зарегистрирован: 13-01-2010
- Приглашений: 0
- Сообщений: 102
- Уважение: +5
- Позитив: +31
- Пол: Мужской
- Возраст: 43 [1982-01-29]
- Провел на форуме:
2 дня 20 часов - Последний визит:
04-08-2016 08:59:19
а тупо концевики не могут быть причиной?
в прошивке например сигнал инвертирован и сейчас ПО думает что оси на низах и верхах одновременно?
Поделиться602-06-2016 12:35:07
ennio написал(а):
а тупо концевики не могут быть причиной?
в прошивке например сигнал инвертирован и сейчас ПО думает что оси на низах и верхах одновременно?
Думал про это, но при подключении родных драйверов на плату и мелких двигателей, все норм...
Опять же на дисплее нет информации о сработке концевиков, пишет принтер реади...
Единственное не понял как поступать с перемычками деления шага на самой плате RAMPS... Но вроде бы не должно влиять...
Поделиться703-06-2016 09:12:47
- Местный
- Откуда: Нижний Новгород
- Зарегистрирован: 05-08-2013
- Приглашений: 0
- Сообщений: 374
- Уважение: +86
- Позитив: +108
- Пол: Мужской
- Провел на форуме:
8 дней 3 часа - Последний визит:
16-03-2023 16:06:23
перемычки для компактности на рампе стоят. они замыкают ноги на драйверах. Если драйвер внешний, то деление на нем настраивается.
Возможно степ и дир перепутали - на вашей схеме серый провод - это дир, а черный степ.
Поделиться805-06-2016 14:48:17
maximius написал(а):
перемычки для компактности на рампе стоят. они замыкают ноги на драйверах. Если драйвер внешний, то деление на нем настраивается.
Возможно степ и дир перепутали - на вашей схеме нверый провод - это дир, а черный степ.
Подключал все согласно надписям на плате, по этому, ошибки не должно быть...
Фотки
На фотке у драйверов "мешаются" провода идущие на плату управления ЧПУ станка, не обращайте внимания, она не запитана...
Все верно подключено, по Вашему совету убрал все перемычки деления шага на RAMPS, результата не дало...
Поделиться905-08-2016 00:15:40
В свое время я похоже включал аналогично этой схеме, только без подключения EN+-, всё работало как положено
Схема
Поделиться1014-05-2018 20:24:34
Тоесть можно подключить любой драйвер. Например BL-TB6560 V2.0 3.5A
А то хочу поставить на базе ардуины шаговики 3 ампера. На сайтах для них драйвера с пиковой силой тока 2.2А
Поделиться1104-06-2018 12:12:58
SoulOMON написал(а):
Доброго времени суток всем.
Помогите подключить NEMA23 двигатели с драйверами DQ542MA к плате RAMPS 1.4
Пробовал подключать по схеме:
Двигатели ни как не реагируют на манипуляции с дисплея или с компьютера...
У вас должно быть все запитано с одного источника питания, а дополнительное питание через мосфет или реле
Поделиться1214-06-2018 13:28:09
ну вот приобрел я вот такую плату MKS SBASE:
И хочу присоединить внешний драйвер BL - TB6600-V1.2:
верна ли такая схема подключения?
Поделиться1306-09-2018 18:54:37
для работы таких драйверов нужно подключить step(pulse), и dir и en, и не забыть соединить все земли, проблем с такими драйверами не возникало. Только бывает сами переключают микрошаги из-за некачественных переключателей, приходится их постоянно тыркать*-
Поделиться1426-12-2024 13:28:58
uki написал(а):
проблем с такими драйверами не возникало
А у меня вот возникла. Подключил как на схеме, ток удержания есть, но моторы крутить не хочет. Мозги - Robin Nano 3.1, переходники - MKS CD 1.0.
Что не так делаю?
Поделиться1526-12-2024 13:32:02
borskiy написал(а):
как на схеме

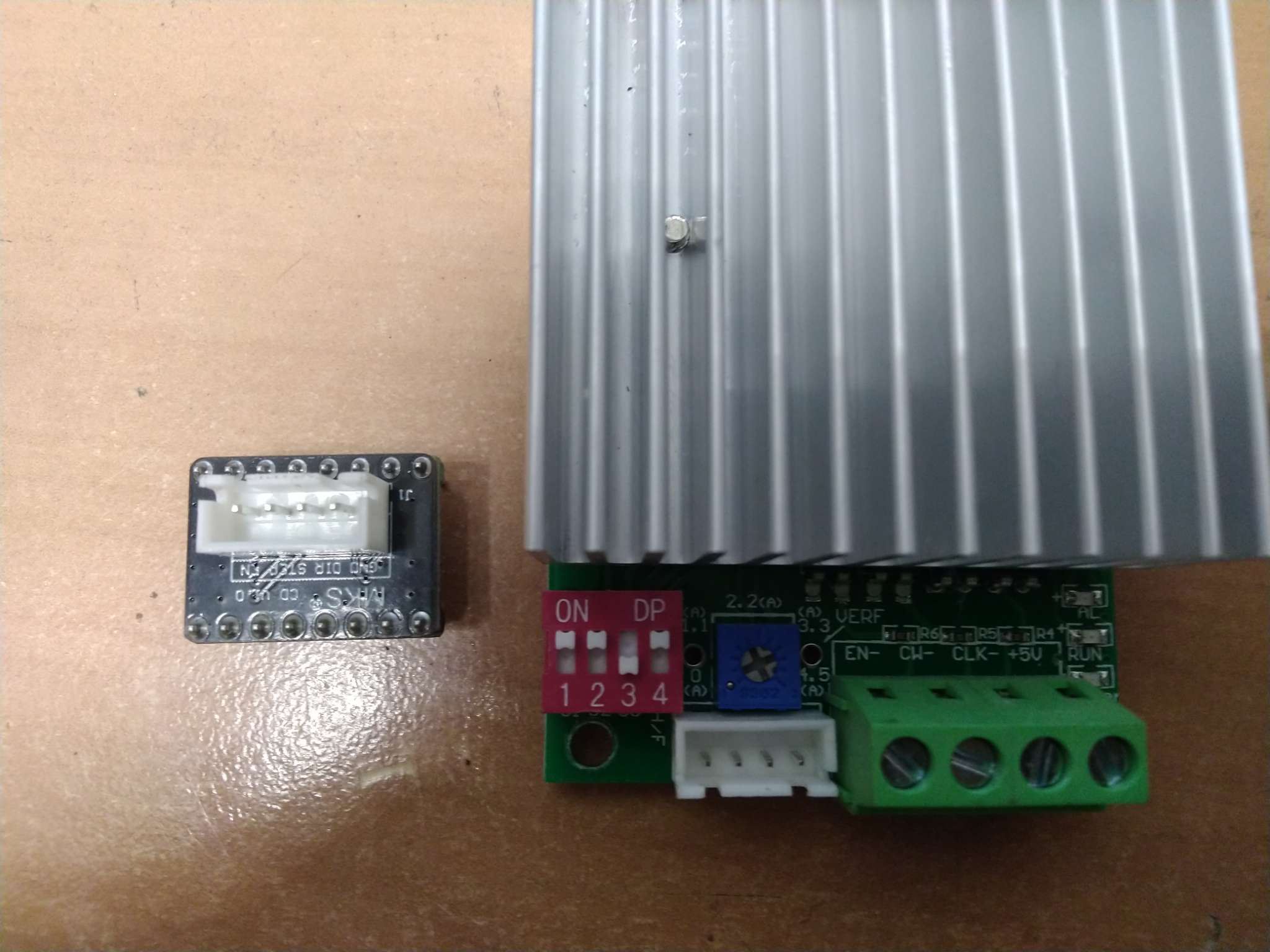

Только на моих экземплярах драйверов клеммы подписаны не ENA, DIR, PUL, а EN-, CW-, CLK.
Поделиться1626-12-2024 13:33:33
- Долгожитель
- Откуда: Россия, Калуга
- Зарегистрирован: 24-01-2013
- Приглашений: 0
- Сообщений: 870
- Уважение: +891
- Позитив: +514
- Пол: Мужской
- Возраст: 71 [1953-09-07]
- Провел на форуме:
2 месяца 3 дня - Последний визит:
Сегодня 07:35:45
А ничего, что сообщению более 6 лет?
Поделиться1726-12-2024 13:33:45
borskiy написал(а):
Только на моих экземплярах драйверов клеммы подписаны не ENA, DIR, PUL, а EN-, CW-, CLK.
И версия не 1.2, а 2.1. Но это же не принципиально?
Поделиться1826-12-2024 13:34:58
Вячеслав А написал(а):
А ничего, что сообщению более 6 лет?
И что это меняет?
Поделиться1926-12-2024 13:36:17
Вячеслав А написал(а):
А ничего, что сообщению более 6 лет?
Если есть более свежая ветка на эту тему, ткните, пожалуйста, носом (поиск мне выдал эту).
Поделиться2027-12-2024 09:09:43
borskiy написал(а):
А у меня вот возникла. Подключил как на схеме, ток удержания есть, но моторы крутить не хочет. Мозги - Robin Nano 3.1, переходники - MKS CD 1.0.
Что не так делаю?
Ну, если никто не хочет мне помочь, отвечу себе сам (может кто-нибудь увидит это и избежит моих "граблей"):
Методом научного тыка выяснил, что после первой же команды сдвига на переходнике (MKS CD) начисто пропадает выход +5В. Взял его с разъёма концевика и - вуаля! Всё работает! Контакт EN- можно вообще не подключать, на работу никак не влияет.
Спасибо за внимание и "помощь".
