Выбери стратегию - Вдоль вектора.

Если в данном случае под "траекторией" подразумевается вектор\вектора по которым проходит фреза, то просто - выделяем траекторию-Разгруппировать -
траектория станет просто Вектором. Дальше - Экспорт (можно в .eps) и Импорт в 2008.

УПа УПе - рознь...
Если речь про обрезку в 2D, то граничный вектор траектории можно построить просто проведением границы на расстоянии в пол-диаметра фрезы.
Если речь про 3D обработку, то такие УП не существуют без модели арткама (триангуляционной) и можно попробовать импортировать предыдущую модель (или её часть) в формате СТЛ  в зеркальном отражении в модель, так сказать "изучаемую" и посмотреть уже на совпадения разных сторон проекта.
Как пользоваться кнопками построения границы и зеркалирования, думаю, понятно.
А так, по жизни ИМХО, нужны точно рейсмусованная заготовка (для обеспечения одинаковости установки на технологические упоры) и точный контроль за положением оси заготовки (должен быть на одном и том же месте после переворота) - вот это и обеспечит точно контролируемый переворот с совпадениями по сторонам.
С наступающим Новым годом, здоровья и успехов!!!

Отредактировано adres (23-12-2020 09:00:54)

Это все понятно.
Ну нет такой опции, значит нет. Думал может я не досмотрел чего по импорту УП.
Значит буду использовать имеющийся инструментарий.
Все удачи!
Пилил такую хрень с переворотом. В итоге на моем самопале 7555 совпало с пределах до десятки

Это финишная операция для пола.

это мягкая железа дуруль)).
Плоскости, где позволяют размеры, выбираются однозаходной концевой 6мм шаг 3 по 0,5 за проход 900мм/мин наклонное врезание 10градусов скорость врезания 400мм/мин.
В готовых изделиях детали помельче выложил

Отредактировано belazov (30-12-2020 11:21:02)

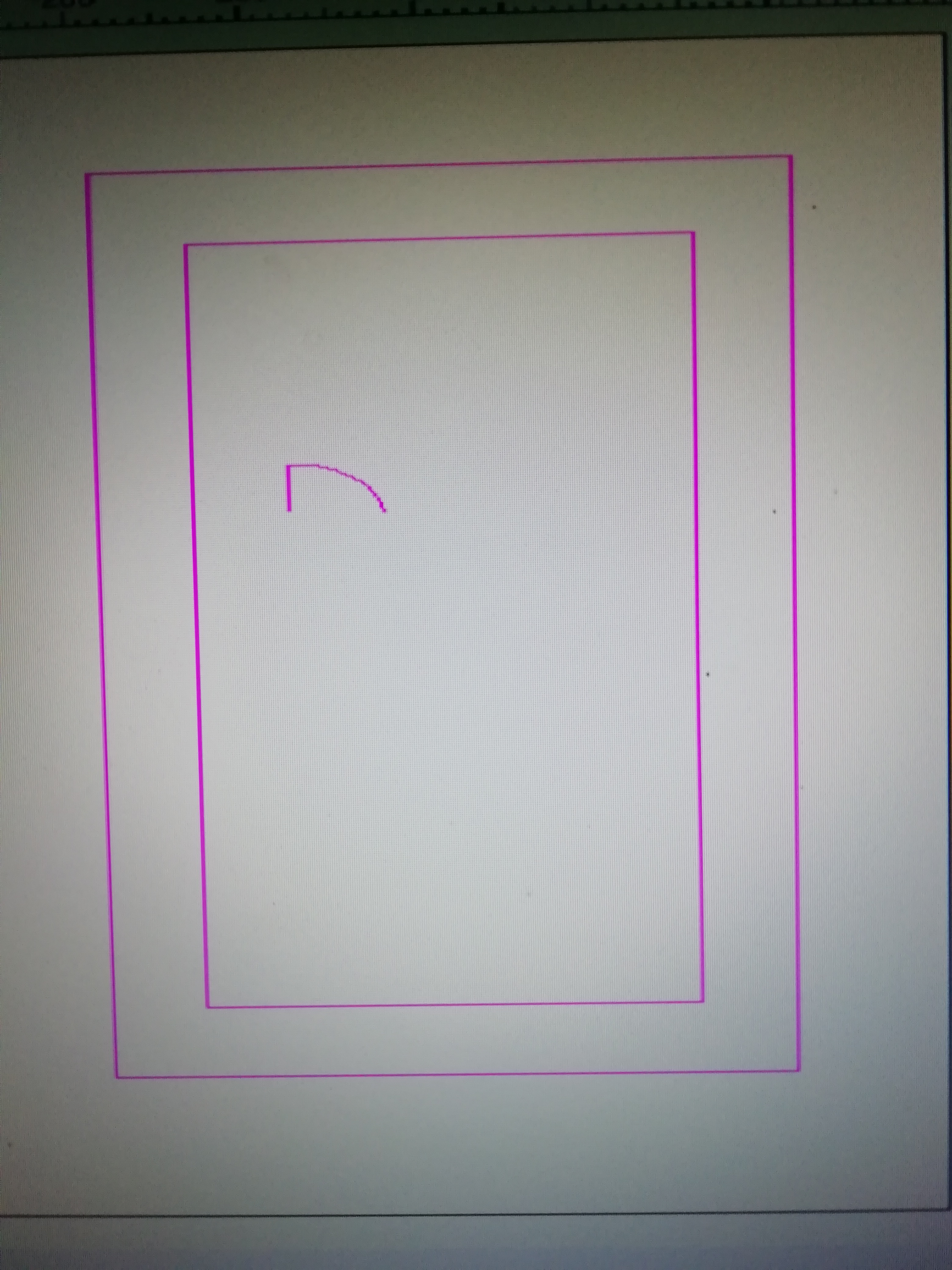

Сделайте выдавливанием по одному вектору.

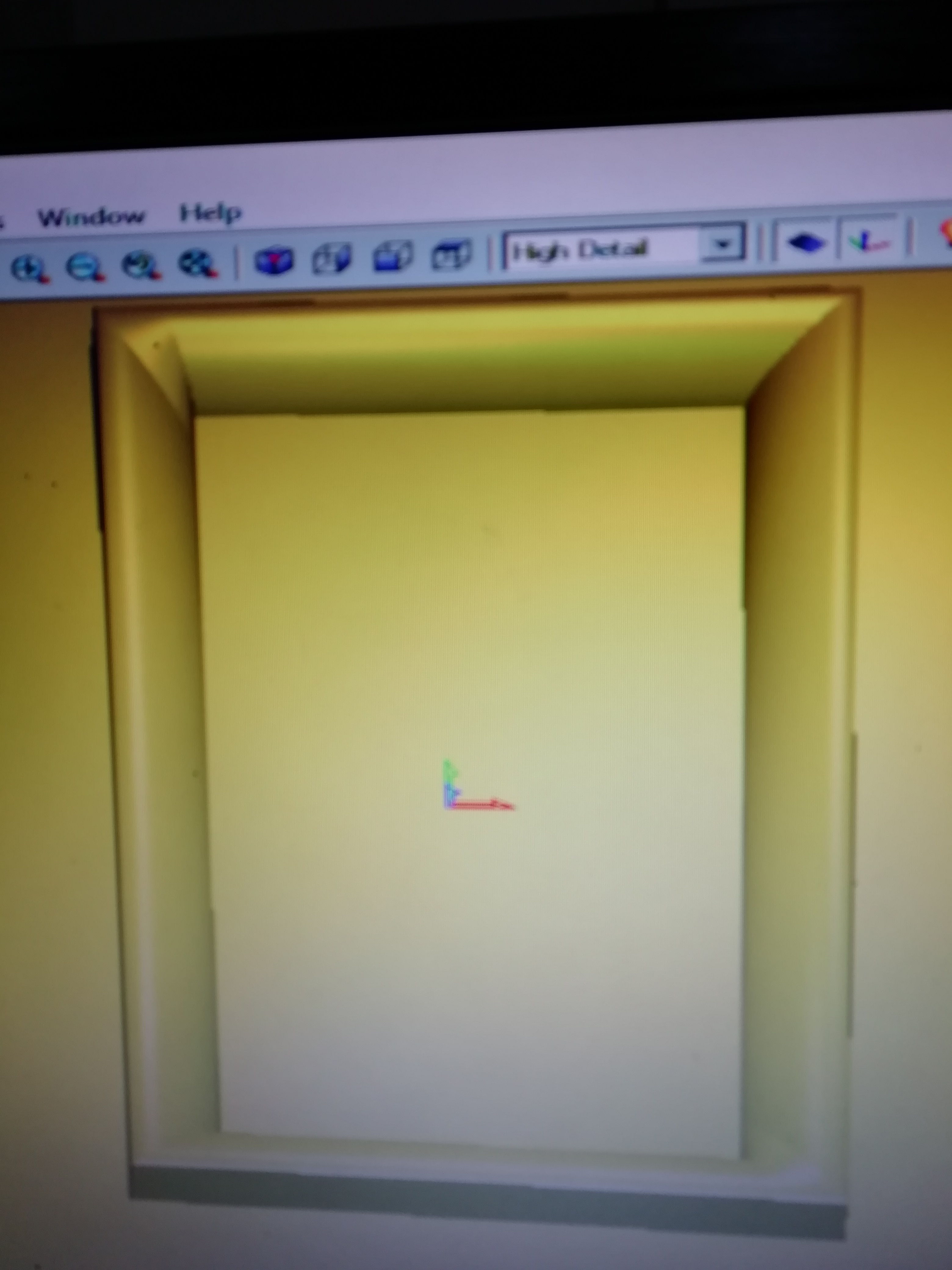

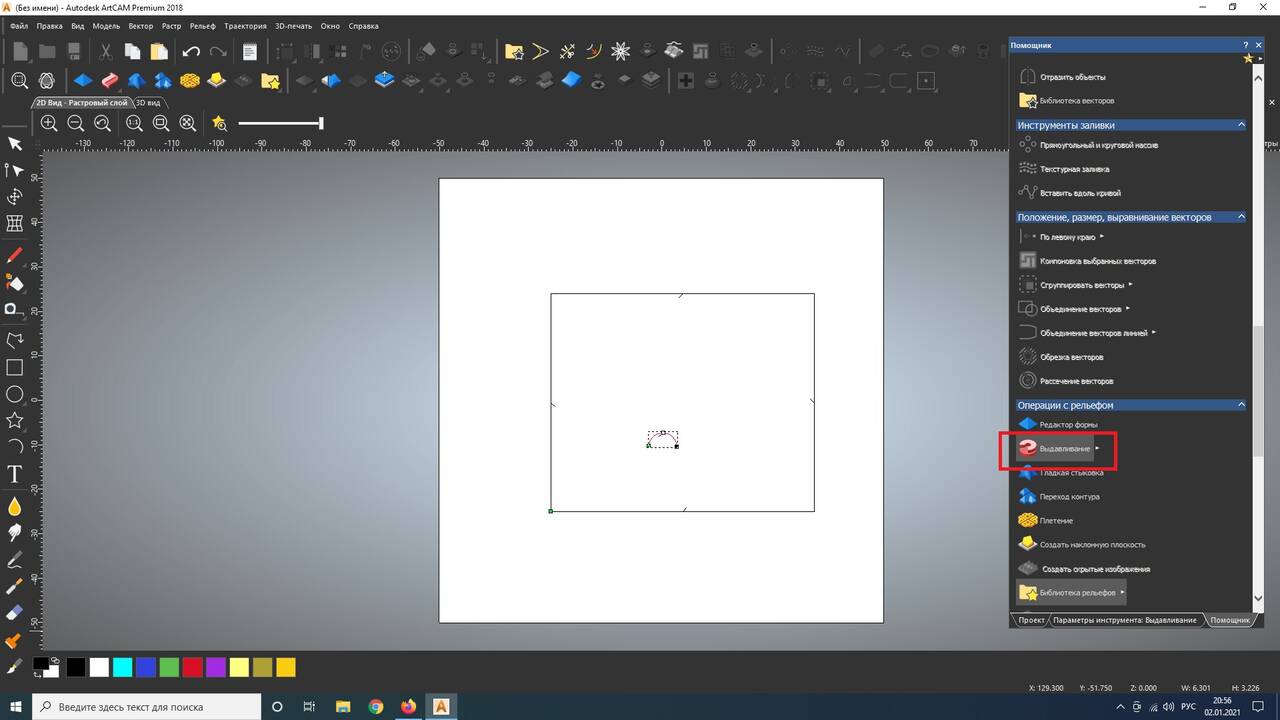

Рамки проще делать инструментом "выдавление".Ссылка

Здравствуйте. Не судите строго новичка как можно нарисовать волну в арткаме?

  Айвазовский в качестве референса вам поможет.

Не, "стоячие" это в волноводе в учебнике радиотехники.
А у Айвазовского другое, там ограничение не более 9-ти волн

Сколько не смотрел на Айвазовского, - Волны всегда стоят на прежнем месте...
Вывод: - Стоячие...
(С ограничениями - соглашусь...)

В основном - Да, ну, на крайний случай - H20...

--------------------------------
Все же настоятельно рекомендую позвонить де Бройлю...
Вероятность угадать - что, собственно, нужно - значительно увеличивается...

Отредактировано bort747 (21-01-2021 23:18:49)

zodchiy1965
можно попробовать две части по отдельности а потом наложить

да думал об этом ...но как вариант не подходит а если не полукруг а сложнее рисунок ?

Доброго времени суток!
Столкнулся с проблемой в ArtCam нет постпроцессора для этого станка Rover K1232. Может ли кто помочь в разрешении этой проблемы?

Точно не знаю, могу сказать расширение файла .BPP

Начинать надо с программы, управляющей станком. Что за прога? С компа или отдельный блок управления, типа автономных пультов?
  Для Rover_ов в ArtCAM_е есть  Biesse NC 1000 (mm) (*.*) , Biesse Rover B4, Biesse Rover 24. На форумах рекомендуют NC 1000. Расширение вставте свое -
(*.bpp)

Отредактировано DeKot (08-02-2021 21:43:06)

По пробовал не сработало(

Здравствуйте всем!

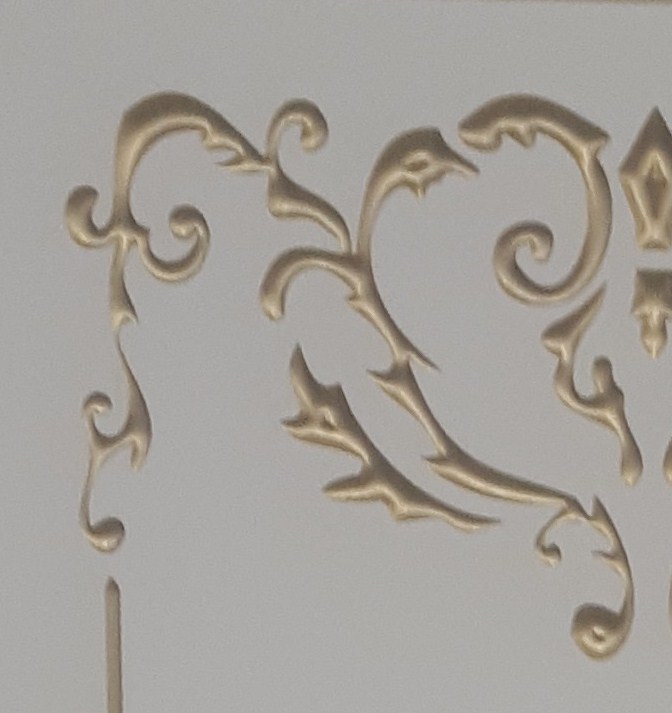

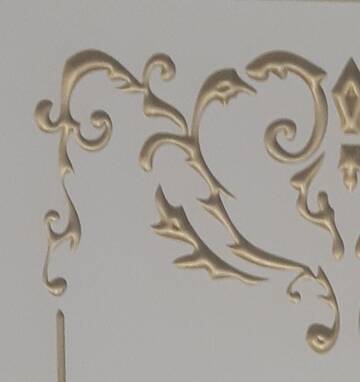

Можно ли в Арткаме 8 сделать такую фрезеровку, как на фото? Гравировка по средней линии V-образной фрезой не очень похоже из-за острых граней. Гравировка по средней линии сферической фрезой выдает полную хрень.
Если можно, то как?

Прошу прощения, не приложилось фото

Сдаюсь. Дестятки проб и ничего не вышло.

Как такой рисунок подготовить к фрезеровке на ЧПУ в Арткаме?
Сотни пересечений векторов.

Хочу фрезеровку на акриле сделать.
Что только не пробовал: и разбивал вектор, и объеденял и делал границу (криво в арткаме это работает)

Еще раз обращаюсь к вам за светом. (Спасибо, рамку научилась делать)

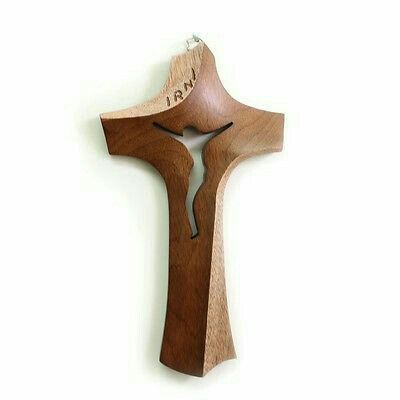

Есть вот такой крестик. Сам контур и силуэт исключить в середине могу в кореле. А вот как поднять дуги?
Подскажите пожалуйста

гравировка вдоль контура.

Вот это называется помощь. Но если бы еще и на "пальцах" было объяснение, было бы в разы полезнее.

Тут все просто. Рисуете отдельные вектора. Пересечения не имеют значения. Основное чтобы не было наложений. Иначе будет елозить по одному месту несколько раз.
Выбираете стратегию обработки Вдоль вектора или По вектору. в зависимости от версии АртКама. Потом выбираете V образную фрезу и указываете нужную глубину фрезеровки.
При этой стратегии АртКаму без разницы какие вектора.

Задело. Пост 947 = и вопрос "Как такой рисунок подготовить к фрезеровке на ЧПУ в Арткаме?".Я ответил именно так ,как спросили. !30467 ответил более
развернуто, но только понятно для того, кто владеет и так АртКАМом. А ТС молчит, значит ему это уже нафиг не надо,

Вы можете посоветовать несложную программу для этих целей?

Нормально получится.

А. Загружаем в АртКАМ исходное изображение с с фото или скрина.
Б. Обводим изображение векторами (пользуюсь в основном дугами и прямыми). Объединяем нужные вектора.
В. Будем использовать метод Выдавливание, создаем для этого нужные вектора, чтобы получить вЫгнутую поверхность.
Г. Еще будем использовать Редактор форм. Создаем замкнутые вектора используя дополнительные из рис. Б.
Д. Для чуть усложненного варианта 2 Вытягиванием добавим вОгнутый участок поверхности. Еще добавим вектора.

1. По пункту Б выдавливаем основу рельефа.
2. Выделяем вектор контура, открываеи Редактор рельефов и обнуляем снаружи.
3. Выделяем доп. вектора и снова в Редакторе форм добавляем рельеф (фактически рельеф вычтется).
4. Еще раз  Выделяем вектор контура, открываеи Редактор рельефов и обнуляем снаружи.
5.  Выделяем вектор фигуры, открываеи Редактор рельефов и вычитаем рельеф (на 2 - 3 мм)
  Для чуть усложненного варианта - после п.1 сделайте еще Выдавливание по векторам п.Д.

Направляющая - любой вектор ( прямая, дуга, любой замкнутый вектор) в конкретном случае просто прямая линия.

Надпись необязательно. Меня только крестик интересует.

1 Рисуем буковки
2 Создаем УП
3 Трансформация траектории, проецировать на рельеф.

dwg. ai. eps.
Но можно отрисовать в арткаме, после корела будет не сложно.

Вектор, замкнуть, переместить конечный узел.

Если имелось в виду ЗАмкнуть кривую, то есть же, например, функции "Объединение векторов...." и "Закрыть вектор..."

Не закрываются они таким способом. Во всяком случае у меня не получается.

В любой версии корела выделяете вектор\вектора, экспорт в .eps (самый дружественный формат). В АртКАМе (любой версии) - Импорт этого .eps/. Обычно все получается без глюков.
По поволу буковок -

Дело в том что надпись на крутом уклоне рельефа и прямолинейно получить качественную надпись не получится.
Тут надо перевести рельеф в STL, загрузить эту STL в новый проект с поворотом по оси Х  где то на 40 - 50 градусов, "утопить" по оси Z, что бы надпись оставалась в плюсовом поле по Z и уже затем по методу vasa20.
Понимаю, что объяснение сложно для неопытных новичков, более опытные пользователи поймут.

Отредактировано DeKot (15-02-2021 19:18:10)

Ковид, наверное, пока сказывается, плохо мысли выражаю.... Я в вопросе про буковки имел в виду как их потом резать - заготовку-то углом надо ставить, оптимально устанавливая кривую поверхность.

Графика на компах сейчас пиксельная, т.е. многоточечная, когда на плоскости экрана в нужном месте подсвечиваются нужные точки-пиксели. Исторически так задалось, что многие фирмы, желавшие справиться с такой задачей, использовали разные алгоритмы как попиксельной обработки в случае 3D (особенно), так и векторном представлении массивов точек пикселями. Конкурировали сильно, выжили немногие и особенности их приёмов работы остались в современных программах (даже, точнее, в пакетных программных средах)
Достаточно сравнить инструменты управления у разных программ, связанных с представлением графики: Адоб, Корел (который, впрочем, уже Адоб), 3Дмакс, ЗетБраш и прочие. Перейти этим компаниям на единые алгоритмы управления с унифицированными кнопочками невозможно в силу не только организационной сложности, но и конкурентных соображений, за которыми стоит прибыль.
Так что пользователю остаётся только "голосование" покупками в объёме продаж (особо сильно это представлено в нашей стране ) и надежда на/в "вычленении" фирмами отзывов из обратной связи. А в жизни это потребует освоения управления программами в пределах тех инструментов, которые есть в программах и тут уж бестолку спорить об особенностях векторных представлений в разных прогах - дело привычки и предпочтений...

Абсолютно согласен ! У каждого из этих инструментов свои задачи и, соответственно, свои преимущества и недостатки. А то, что АртКам специфичен - бесспорно, и к нему надо привыкнуть, особенно если Корел осваивался юзером раньше.

Весьма спорное мнение, тем более от человека зашедшего на форум ЧПУшников. Корел безусловно прекрасная прога, НО, это программа для рекламщиков (баннеры, визитки, вывески, логотипы, смайлики и т. п.) , для лазера ещо, там все чисто векторное. А в Кореле простейший рельеф возможно создать? А хотя бы просмотреть?
Для ЧПУ специально созданы программы (АртКАМ, Аспайр, ДескПро,ПоверМил и еще туча) которые дружественные к станку ЧПУ, позволяют загружать, создавать ,редактировать именно ту деталь,   (картину, панно, композицию и т. д.) , которую Вы хотите воссоздать на станке. Тот же АртКАМ может выполнять все функции Корела , и не хуже , а даже проще. Про 3D я вообще промолчу. Все что можно отрисовать в Кореле  - я спокойно создам в АртКАМе. И без всяких конвертированй и экспортов переведу в Управляющую программу.
Так что про "телегу" это ВЫ не правы.

Ну если разобраться, Арткам это CAM программа с функциями CAD, а корел чисто CAD. И как правило специализированный софт более продвинутый.
Корел мне как-то не зашёл, ничего про него не скажу, но в Иллюстраторе есть функции значительно упрощающие жизнь. Например, уменьшение количества точек у кривой, мегаполезная фича если редактируешь чужой вектор. Так что как CAD арткам действительно не очень. Нет макросов как в Кореле, нет плагинов как в Компасе.
Как в Арткаме нарисовать ножку кабриоль, даже не представляю. А в том же Рино за день разобрался как сделать 3Д модель, причём ранее даже не знаком был с этой программой.

В арткаме действительно можно нарисовать многое, но спецпрограммы, как правило, это делают быстрее, даже с учётом экспорта/импорта. А время как говорится деньги

Удалось перекинуть с корела в арткам кривые.
Вроде делаю все как Вы и написали, но не очень получается. Можно я еще помучаю Вас вопросами

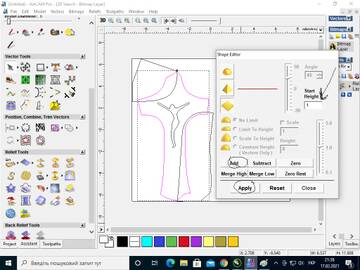

- Подняла рельеф самого креста (а вообще какие цифры нужно ставить при поднятии?) на 1 пункт , непонятно что это значит много или мало. Выглядит высоковато.

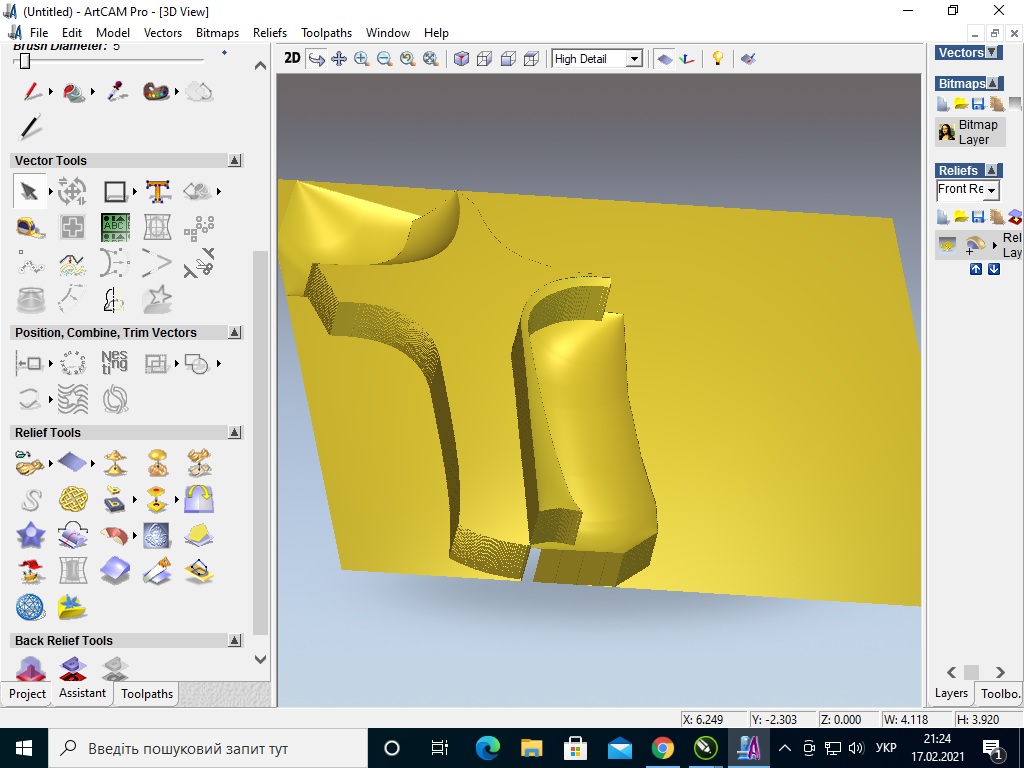

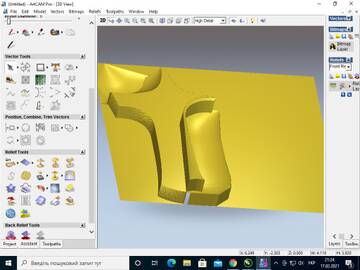

- Выдавила дополнительные вектора и вот верхний, как и планировалось, выдавил угол, а нижний выдвинул вверх какой-то забор. Вроде одинаково сделала, а результат разный. Что я сделала не так?
Еще вопрос - кривые из корела загрузила с уже выбранным силуэтом посредине, но при поднятии профиля это не образилось - крест получился цельный, без силуэта посредине.

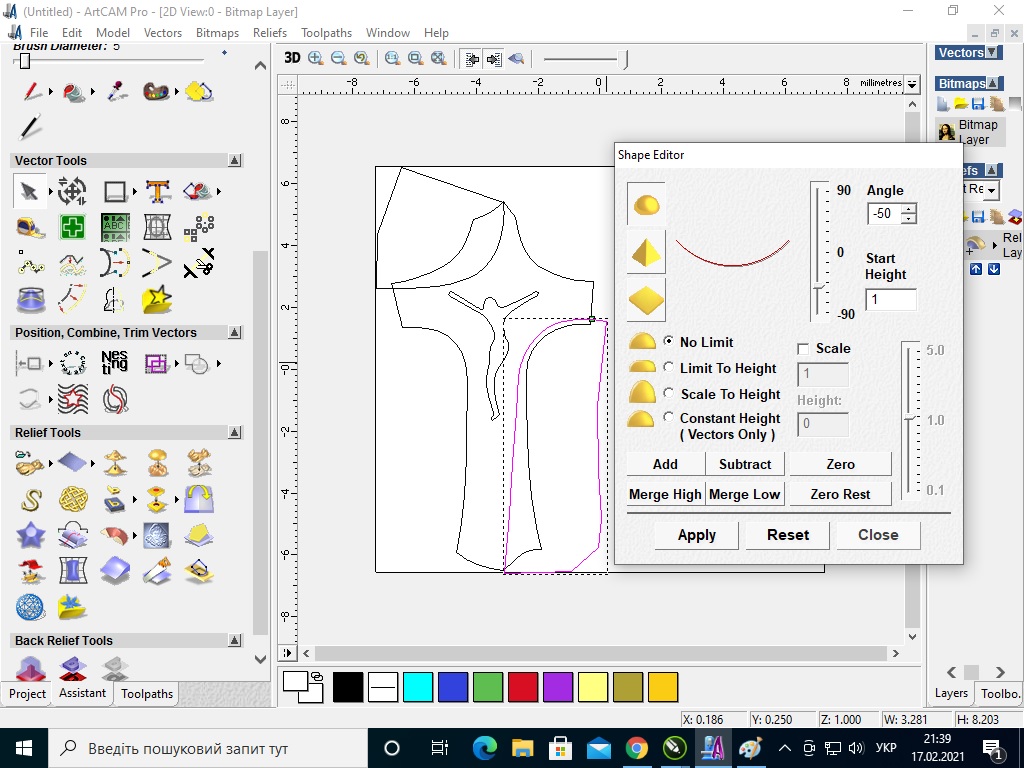

И вот это черточка наискось, которая должна как-то помочь сделать вогнутие - я ее нарисовала, но профиль от нее не меняется

извиняюсь за офтоп. а этот крест чей? в смысле, католический, протестантский или... какой?
саму тему читаю и то же учусь. спасибо неравнодушным гуру форума)

А мне надо их объединять - мне нужно, чтобы эти дополнительные кружки выдавили рельеф в кресте

Добрый вечер! Помогите пожалуйста разабраться с проблемой, скачал арткам 2008 с кряком установил на ноут вин10 работает все отлично, устанавливаю на комп вин хр требует ключ активации, я уже скачивал не одну прогу. Подскажите что может быть пожалуста

Тоже по-вангую по фотографии: десятка - 64 бит, а ХП скорее всего 32. Возможно тут косяк.

Попробуйте Эту ссылку. Устанавливал на десятках компов с ХР, 7 , 10
независимо от разрядности.

Вы где меняете? В programfiles? Или в Документах?

Попробуйте заменить в C:\Users\Documents\Файлы ArtCAM\База данных инструмента

Отредактировано kylan (29-03-2021 10:10:18)

Попробовал - безрезультатно все равно.

В моем случае после установки в БД был вручную внесен как минимум один инструмент, Все дальнейшие действия шли уже после этого (т.е. пытались подменить не чисто дефолтный, а измененный файл)

А в 8.1 нет такой возможности. Вот в  ArtCAM 2012 с этим проблем нет.

P.S. Совсем забыл указать, что речь идет о работе на Win XP (SP2) , вдруг это имеет какое то значение.

Отредактировано Poligrafist (29-03-2021 11:29:41)
